- ICL8830+CoolGaN™单级高P反激式LED电源应用方案 -




  • ICL8830+CoolGaN™单级高P反激式LED电源应用方案

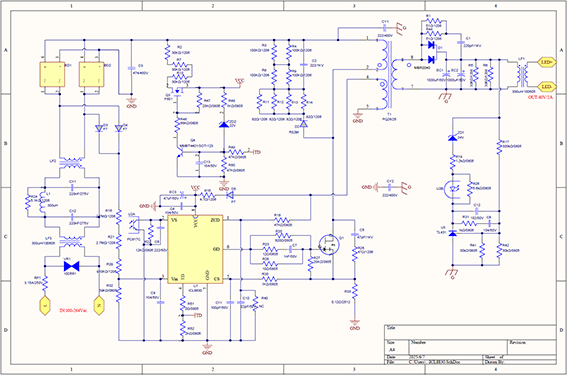

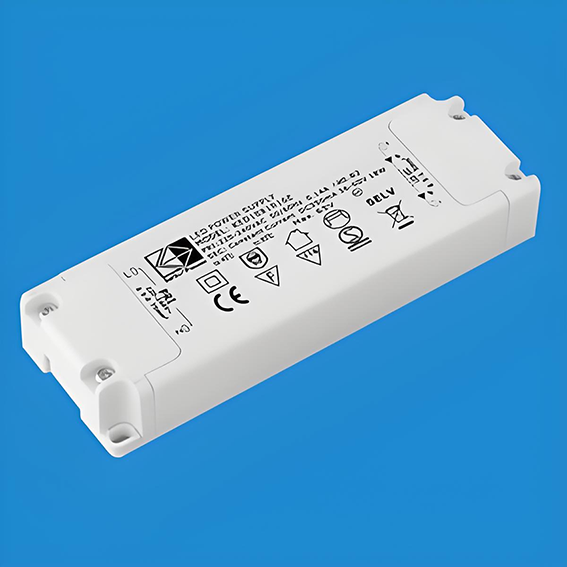

    采用ICL8830+CoolGaN 单级 PFC 反激式控制器设计的76W LED恒压驱动电源,工作于高频状态,效率高(>90%),有效缩小变压器尺寸并实现整体轻薄的设计。采用 SSR反激式拓扑, CV 输出,从轻负载到满负载均拥有出色的功率因数和低 THD,待机功耗低。完善的BI/BO/OVP/OCP/OTP等保护功能。小型 PG-DSO-8 封装,与 ICL88xx 控制器系列引脚直接兼容。

    主要性能指标

    输入电压:176V-264V/AC
    输出参数:48V/1.60A  76.8Wmax
    功率因数(230VAC):>0.97
    整机效率(230VAC): >91%
    待机功率(230VAC):230mW
    总谐波失真:<9.60%

    使用英飞凌芯片
    ICL8830+IGD70R140D2S
    方案开发状态:推广阶段,适合小批量生产
    商业模式:提供一体化的解决方案及相关的英飞凌核心元器件




    筛选标签
    主要芯片:ICL8830,GaN,超薄型电源
    关键技术:SSR 、高频反激式拓扑、CV

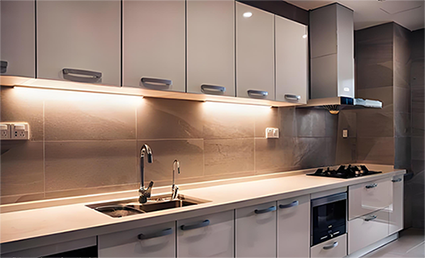

    目标应用:商业及公共场所等室内外LED照明





    更多详细应用资料及供应事宜,请联系我们客服!
