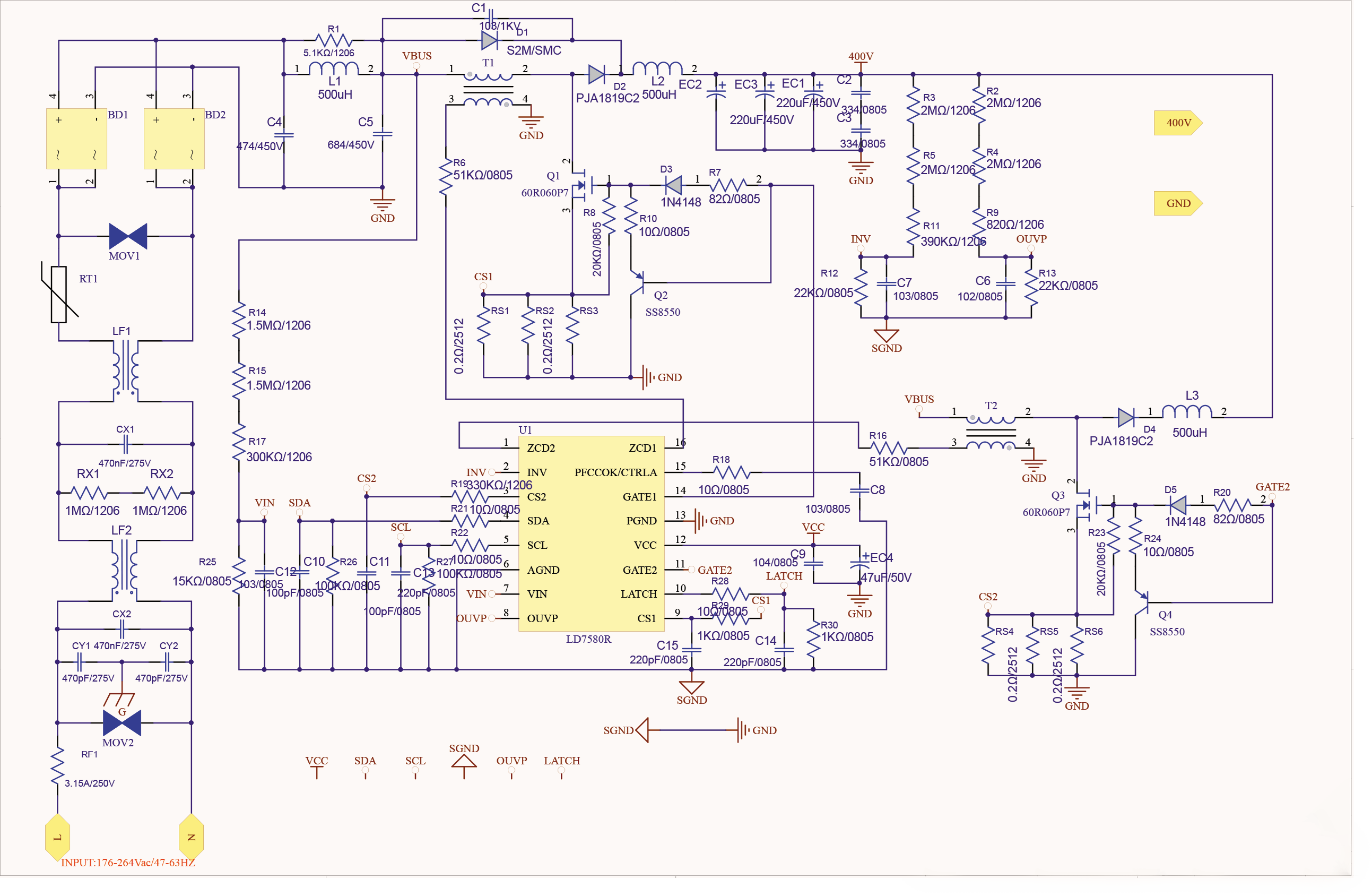

设计案例详情

LD7580R是一款用于两相交错式功率因数校正器的控制器，具备180°相移功能。由于180°相移的存在，输入电流纹波得以显著降低。它采用专有的电压模式控制算法,可实现近乎一致的功率因数,同时THD得到改善。该器件集成度极高，仅需极少的外部元件。内置了一套完备的安全保护机制，旨在简化设计流程，确保在高温环境下仍能实现可靠运行。

• CRM/DCM工作模式
• 峰值电流模式控制
• 全输入范围内的高效率(>95%)
• 空载功耗≤200mW(注:外部15V供电)
• 通过LATCH引脚实现外部信号锁存功能
• 通过PFCOK/CTRLA引脚实现PFC控制或下游双向通信功能
• 通过SDA/SDL引脚设定下冲检测(USD)功能,改善输出下冲现象并有效抑制噪声
• -1200mA/+700mA图腾极驱动器，配备12V栅极箝位功能
