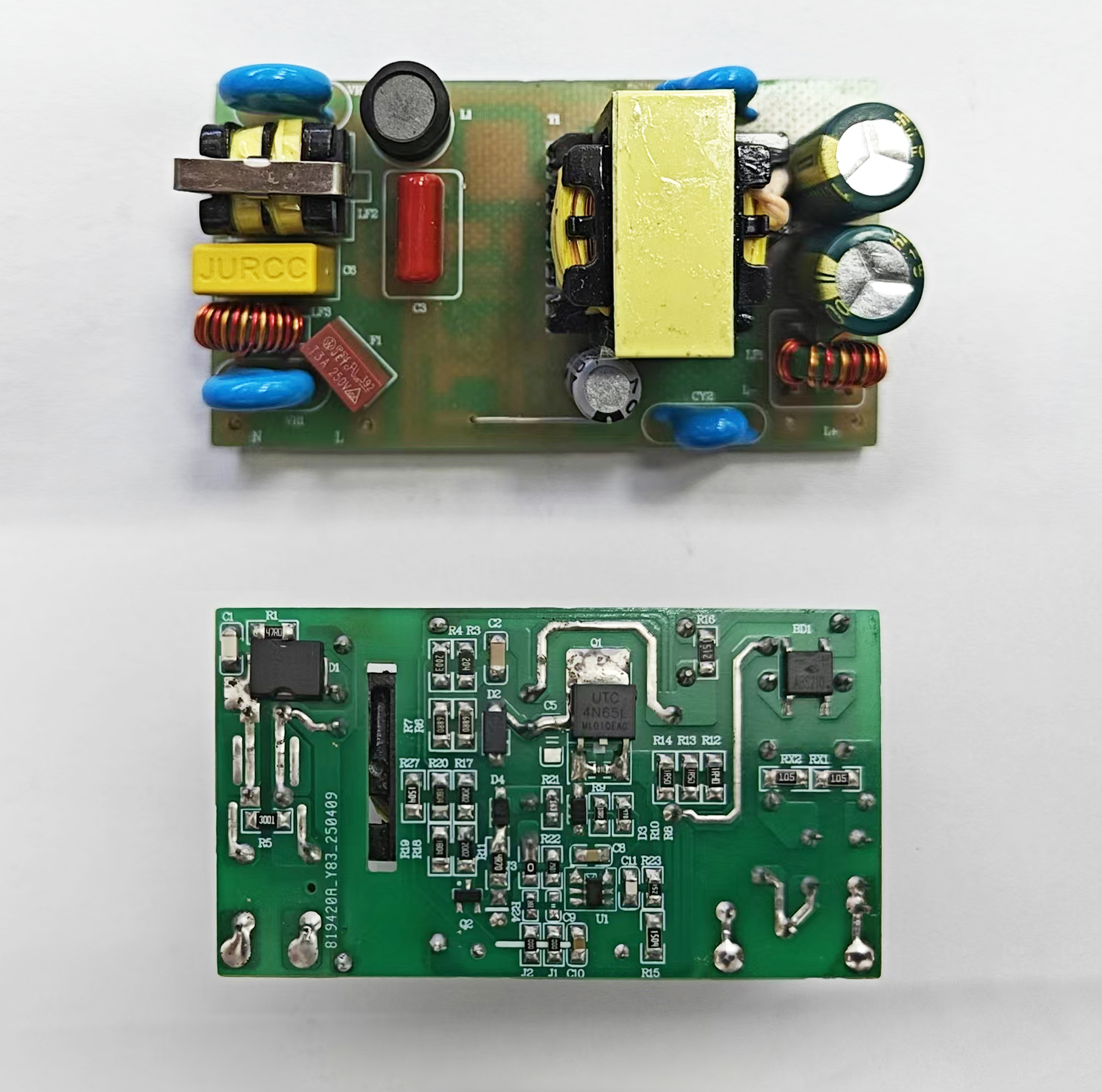

设计案例详情

iW3627是一款具有高功率因数校正功能的单级AC/DC恒压(CV)控制器。它支持各种最常用的隔离和非隔离拓扑结构，包括 fyback，buck-boost,及buck。它可以实现极低的负载及线电压调整率而无需次级反馈电路。它还无需外部环路补偿元件，即可保证在不同负载类型(后端DC-DC转换器、恒定电流(CC)负载、LED负载和恒定电阻(CR)负载)及空载到满载范围内稳定工作。专利的自适应调节输出电压限制技术可确保任何负载下瞬态响应<10%。iW3627在轻负载时工作于脉冲频率调制(PFM)模式,从而在消除噪声的同时，达到空载待机功耗小于200mW。

• 支持flyback, buck-boost以及buck拓扑
• 同时支持交流输入和直流输入
• 极低的线电压和负载调整率(±3%)
• 内部回路补偿无需外加补偿元件
• 内置过温保护
• 整个工作范围内无音频噪音
• 小型SOT-23封装,支持高达90W或以上的输出功率
• 自适应调节输出电压限制，确保任何负载下瞬态响应<10%
• 内置单点故障保护功能:输出过载，输出过压，输出短路及输入电压欠电压保护
